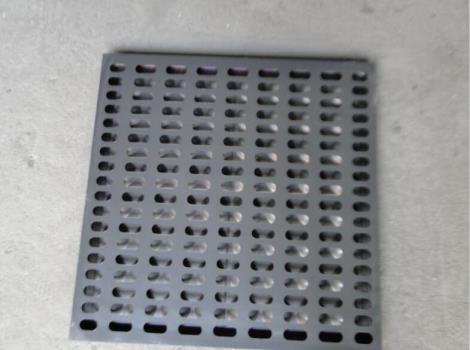

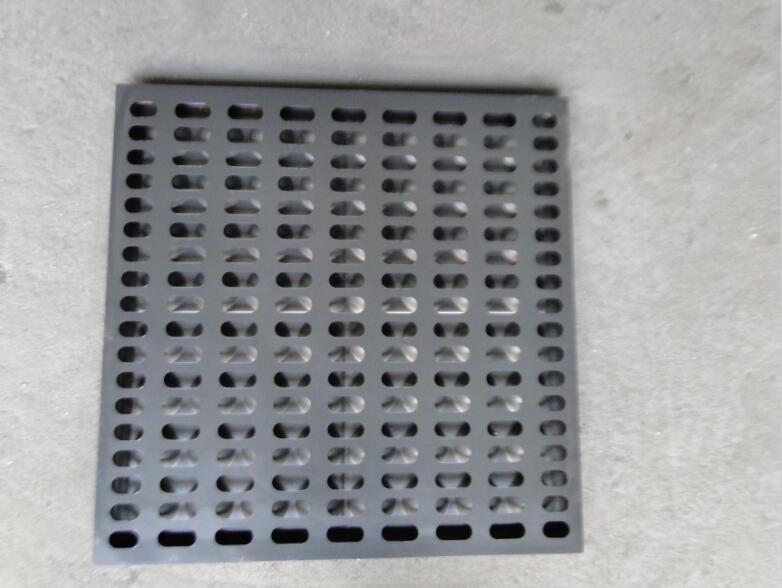

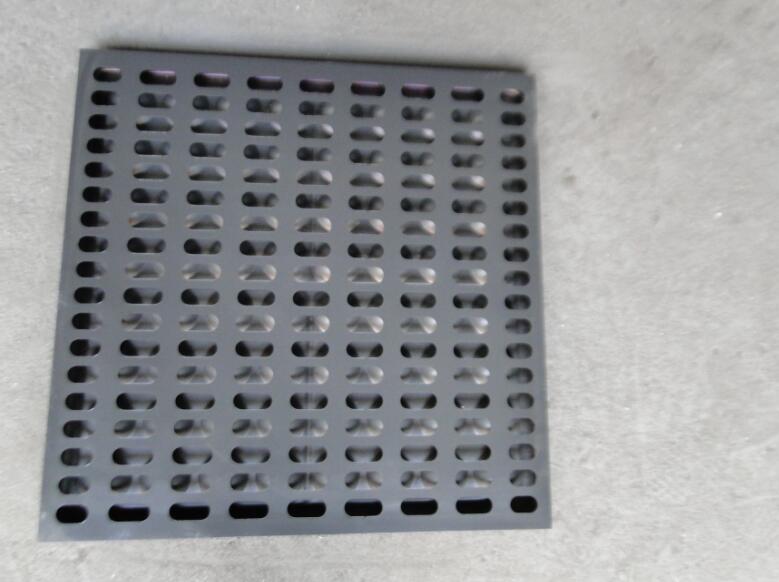

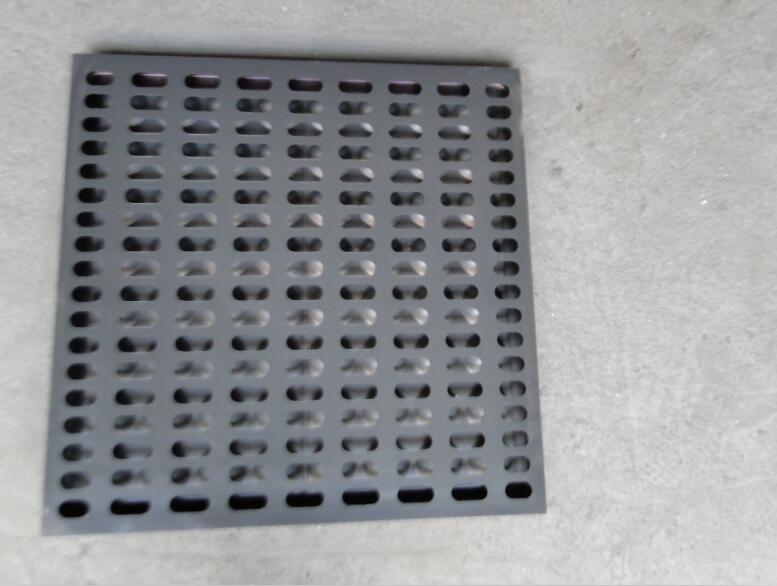

网络地板
选用要点
1建筑设计无需考虑办公用电设备和家具位置的具体平面布置,只需考虑不铺装网络地板部分的地面与铺装网络地板地面之间的高差。水泥砂浆找平后的高差为45~50mm。
2土建主体建筑设计应在垂直布线的竖井中留有足够的线缆,并在竖井上、下留出线口通至网络地板即可。
3电气设计需要把垂直竖井内的强电、弱电干线分配到水平电源控制箱和信号跳线架箱内,由箱体向下垂直埋管通到地面。强电与弱电宜对应排列,避免交叉,减少电磁干扰。
施工要点
1网络地板的铺装是室内装修的 工序,必须先做完吊顶,再铺装网络地板。明线槽的网络地板可随铺随布线。
2网络地板可裁可锯,房间的柱子、墙角、弧线型面都可铺装,由于电箱引出线缆数量较多,进入网络地板时,应先铺装一段总线钢盖板把线缆疏散。
3网络地板中出线可用配套的接线盒(盒内装有强、弱电插座)或在盖板上出线接入固定在办公隔断下的铝扣板上或家具上的强弱电插座。家具变动时,接线盒出线口可移动到新的地点。
4需要设备接地和计算机单独接地的地线,可在线槽中布置通主接地极的接地线缆。
